Pompe de forage, fonctionnement et installation

Une pompe de forage est une pompe immergée, longue et étroite, descendue dans le tubage sous le niveau de l'eau. Son moteur étanche fait tourner des roues qui poussent l'eau vers la surface. L'installation tient en quatre gestes, descente, câble, clapet et raccord.

Comment fonctionne une pompe de forage

Le moteur est en bas, la partie hydraulique au-dessus. L'eau entre par une grille d'aspiration placée entre les deux, puis traverse une série d'étages, chacun formé d'une roue et d'un diffuseur. Plus il y a d'étages, plus la pompe remonte l'eau haut.

On parle de hauteur manométrique totale, ou HMT, pour désigner cette capacité. On y fait entrer quatre termes, le niveau de l'eau quand la pompe tourne, le dénivelé jusqu'au robinet le plus haut, le frottement dans les tuyaux et la pression attendue.

Le débit se lit sur la courbe du fabricant, qui croise débit et HMT. Une pompe trop puissante pour son forage fait baisser le niveau jusqu'à aspirer de l'air ou du sable, et s'use alors très vite.

Installation d'une pompe de forage, les étapes

Tout commence par l'essai de pompage, qui dit ce que le forage peut donner. Nous choisissons alors la pompe et sa profondeur de pose, sous le niveau le plus bas observé et au-dessus du fond pour ne pas aspirer les dépôts.

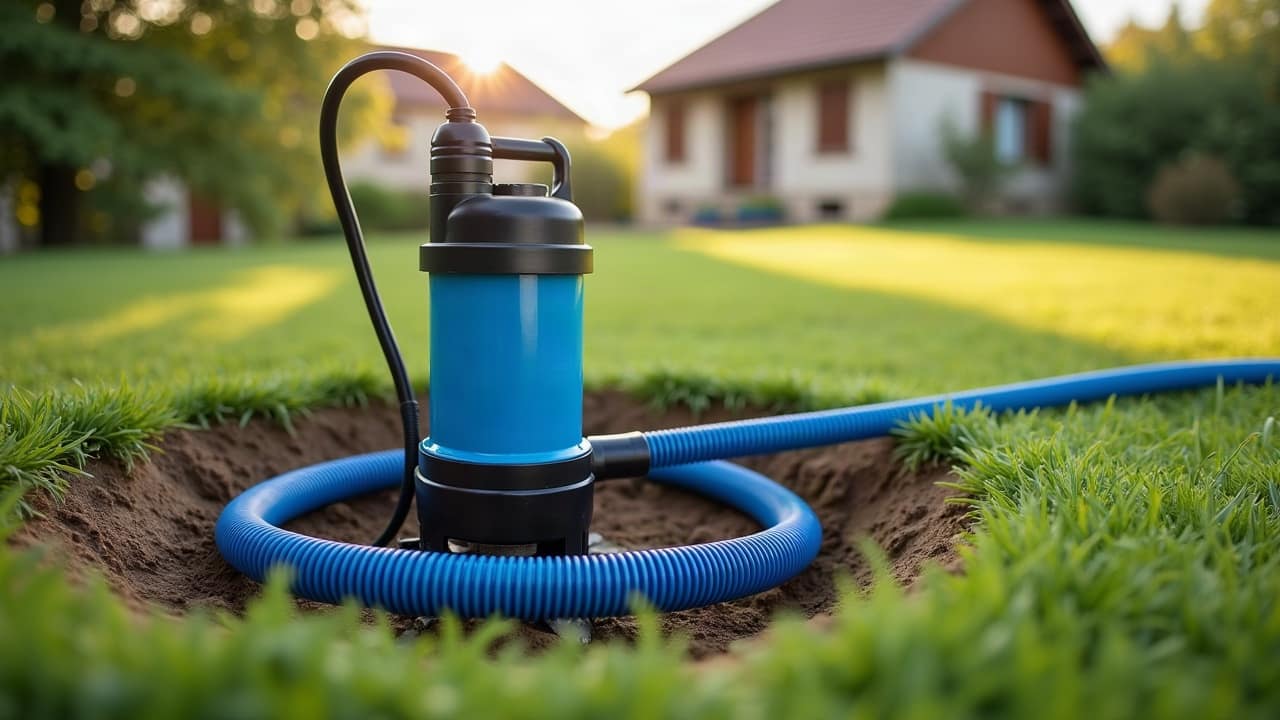

La pompe est vissée sur un tuyau de refoulement, souvent en polyéthylène pour les forages de maison. Des colliers plaquent le câble d'alimentation contre ce tuyau sur toute sa longueur. Un câble de sécurité en inox retient la pompe si le tuyau venait à céder.

Un clapet anti-retour, placé juste au-dessus de la pompe, empêche l'eau de redescendre à l'arrêt. Sans lui, la colonne se vide, la pompe repart à vide et le ballon perd sa réserve. Certaines pompes l'intègrent déjà dans leur corps.

La descente dans le tubage

La descente se fait lentement, en guidant ensemble le tuyau, le câble électrique et le câble de sécurité pour qu'ils ne frottent pas contre le tubage. Le moteur se refroidit grâce à l'eau qui circule autour de lui, d'où l'importance de sa position.

En tête, le tuyau traverse un couvercle étanche. Ce couvercle ferme le forage aux eaux de ruissellement, aux insectes et aux petits animaux. Il garde aussi un passage pour descendre une sonde et mesurer le niveau d'eau sans tout démonter.

Le raccord jusqu'à la maison

En surface, le tuyau rejoint un ballon de surpression et un coffret de commande. Le coffret démarre et arrête la pompe selon la pression, et la coupe si le forage manque d'eau. C'est lui qui protège le moteur d'une marche à sec.

En Isère, les hivers imposent d'enterrer le tuyau hors gel jusqu'au local technique et d'isoler la tête du forage. Pompe, coffret et accessoires que nous installons sont présentés sur notre page pompe et équipement, leurs prix sur nos tarifs.

Les signes d'une pompe mal choisie

Une pompe qui démarre et s'arrête toutes les quelques secondes, une eau qui se trouble après un temps de pompage, un débit qui faiblit en été. Ces signes trahissent souvent une pompe trop forte, mal placée ou un ballon qui a perdu sa pression d'air.

Avant de remplacer la pompe, nous vérifions le niveau d'eau, la pression du ballon et l'état du clapet. Pour un puits plutôt qu'un forage, le même raisonnement vaut, détaillé dans notre article sur la pompe immergée en Isère.
